电缆
机器人电缆、电缆终端、连接器的外形尺寸图、型号，可供查阅。
机器人电缆为连接机器人和控制器的电缆。
| □内 | 电缆长度 | 備考 |
|---|---|---|
| 1 | 1m | ※ 仅限ERCD/ERCX用电缆设定 |
| 3 | 3.5m | ※ TS-S/TS-S2/TS-SD用电缆、仅限TS-S2S用电缆为3m。 |
| 5 | 5m | |
| A | 10m |
单轴机器人电缆
TS-S/TS-S2/TS-SD用电缆
耐弯曲电缆
| 连接机器人 | TRANSERVO |
|---|---|
| 组件型号 | ― |

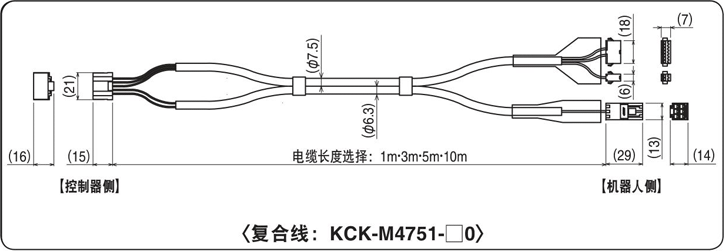

| 单件型号 | 复合线：KCK-M4751- □0 |
TS-S2S用电缆
耐弯曲电缆
| 连接机器人 | TRANSERVO（RF型 传感器规格） |
|---|---|
| 组件型号 | ― |

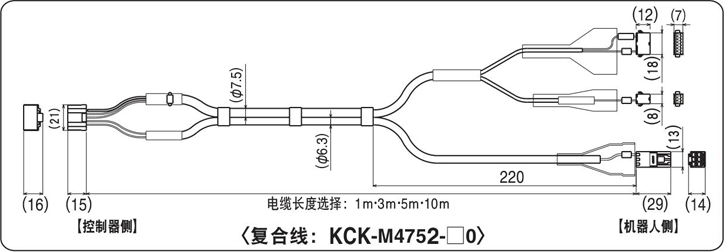

| 单件型号 | 复合线：KCK-M4752- □0 |
TS-X用电缆
标准电缆
| 连接机器人 | FLIP-X |
|---|---|
| 单件型号 | KBY-M4710-□0 |

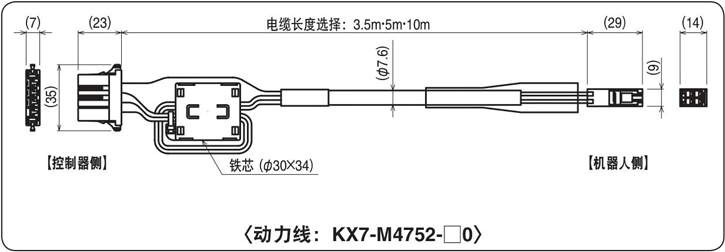

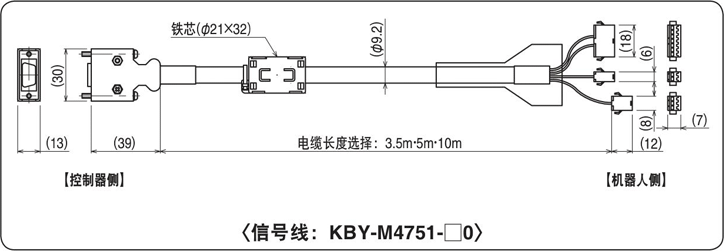

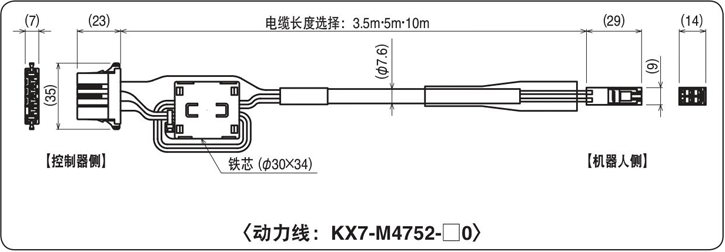

| 组件型号 | 复合线：KBY-M4751-□0 动力线：KX7-M4752-□0 |
耐弯曲电缆
| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | KBY-M4720-□0 |

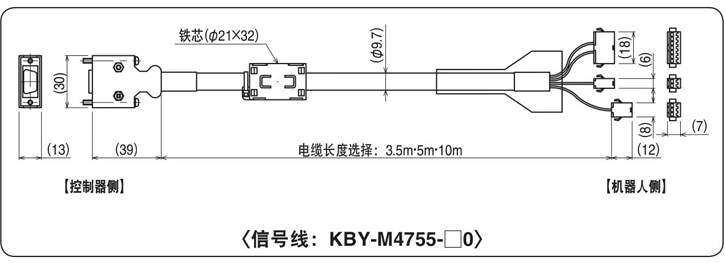

| 单件型号 | 复合线：KBY-M4755-□0 动力线：KX7-M4752- □0 |
TS-P用电缆
标准电缆
| 连接机器人 | PHASER |
|---|---|
| 组件型号 | KBS-M4710-□0 |

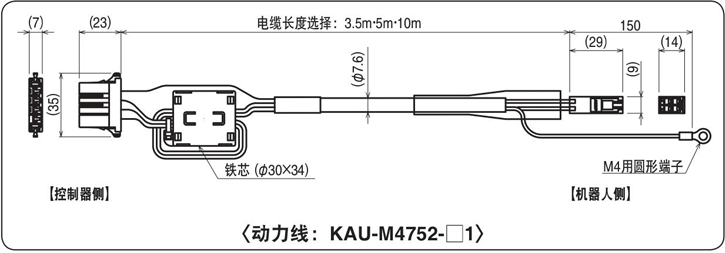

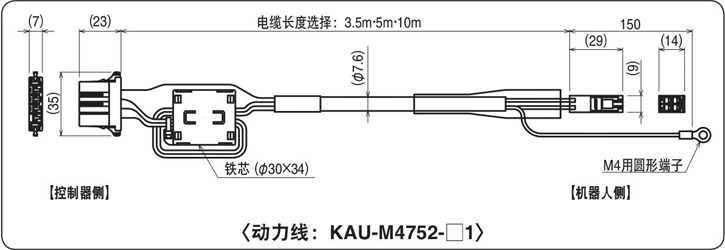

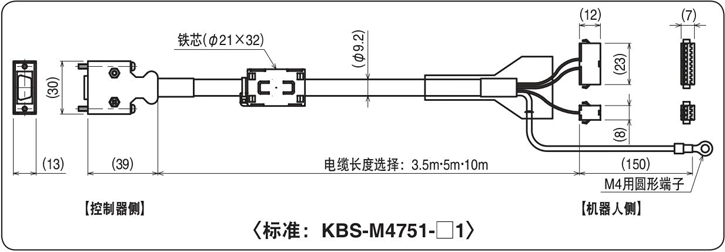

| 单件型号 | 信号线：KBS-M4751-□1 动力线：KAU-M4752-□1 |
耐弯曲电缆
| 连接机器人 | PHASER |
|---|---|
| 组件型号 | KBS-M4720-□0 |

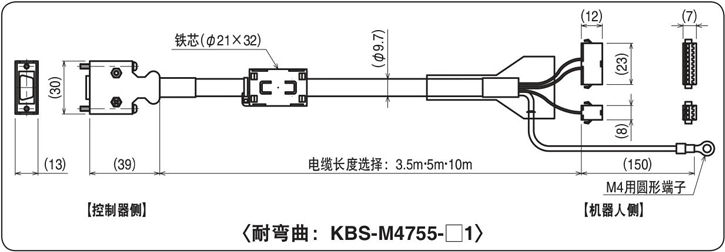

| 单件型号 | 信号线：KBS-M4755-□1 动力线：KAU-M4752-□1 |
RDV-X用电缆（无制动器规格）
标准电缆
| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | KEF-M4710-□0 |

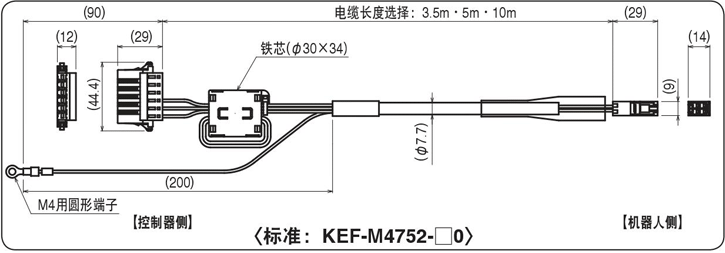

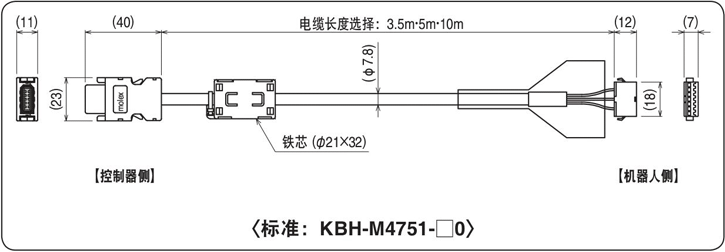

| 单件型号 | 信号线：KBH-M4751-□0 动力线：KEF-M4752- □0 I/O接口：KBH-M4420-00 |
耐弯曲电缆
| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | KEF-M4730-□0 |
| 单件型号 | 信号线：KBH-M4756-□0 动力线：KEF-M4752- □0 I/O接口：KBH-M4420-00 |
RDV-X用电缆（带制动器、传感器规格）
标准电缆

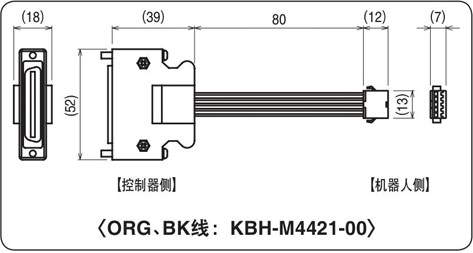

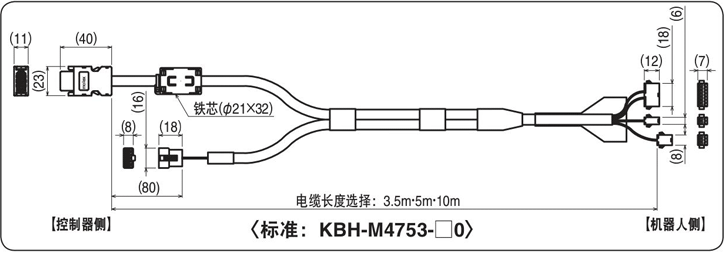

| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | KEF-M4720-□0 |
| 单件型号 | 信号线：KBH-M4753-□0 动力线：KEF-M4752- □0 ORG、BK線：KBH-M4421-00 |
耐弯曲电缆
| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | KEF-M4740- □0 |

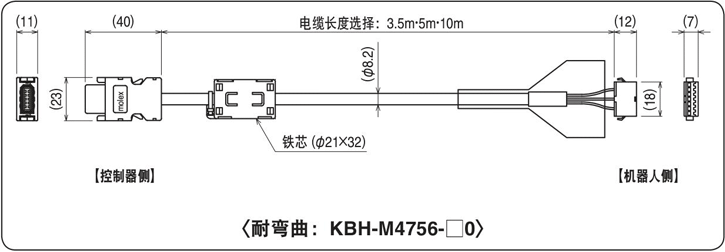

| 单件型号 | 信号线：KBH-M4757- □0 动力线：KEF-M4752-□0 ORG、BK線：KBH-M4421-00 |
RDV-P用电缆
标准电缆
| 连接机器人 | PHASER |
|---|---|
| 组件型号 | KEF-M4711- □0 |

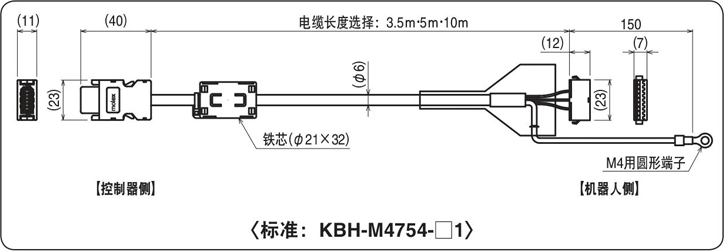

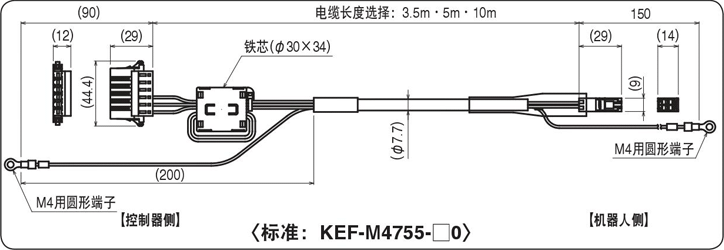

| 单件型号 | 信号线：KBH-M4754- □1 动力线：KEF-M4755-□0 I/O接口：KBH-M4420-00 |
耐弯曲电缆
| 连接机器人 | PHASER |
|---|---|
| 组件型号 | KEF-M4712- □0 |
| 单件型号 | 信号线：KBH-M4758- □0 动力线：KEF-M4755-□0 I/O接口：KBH-M4420-00 |
SR1-X用电缆
标准电缆

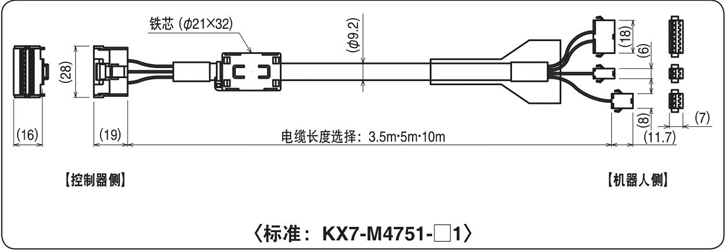

| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | KX7-M4710-□0 |
| 单件型号 | 信号线：KX7-M4751-□1 动力线：KX7-M4752-□0 |
耐弯曲电缆

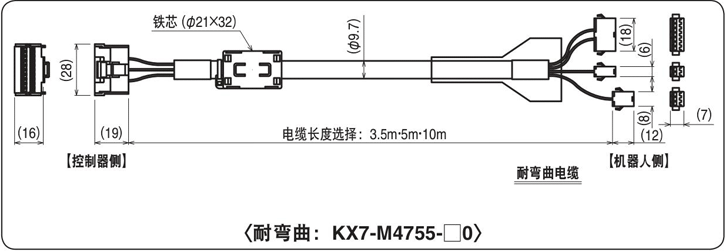

| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | KX7-M4720-□0 |
| 单件型号 | 信号线：KX7-M4755-□0 动力线：KX7-M4752-□0 |
SR1-P用电缆
标准电缆
| 连接机器人 | PHASER |
|---|---|
| 组件型号 | KAU-M4710- □0 |
| 单件型号 | 信号线：KAU-M4751-□4 动力线：KAU-M4752-□1 |
耐弯曲电缆

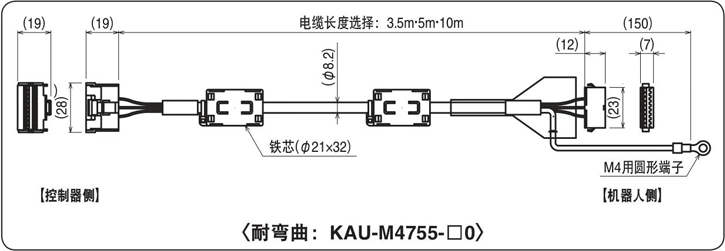

| 连接机器人 | PHASER |
|---|---|
| 组件型号 | KAU-M4720- □0 |
| 单件型号 | 信号线：KAU-M4755-□0 动力线：KAU-M4752-□1 |
ERCD/ERCX用电缆
标准电缆
| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | ― |

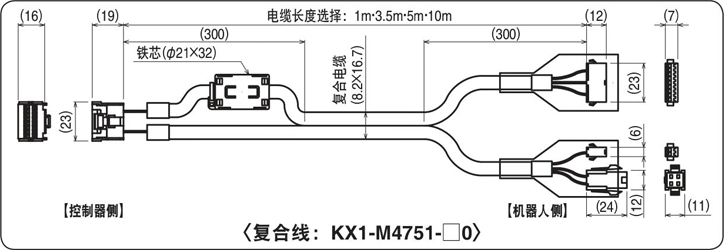

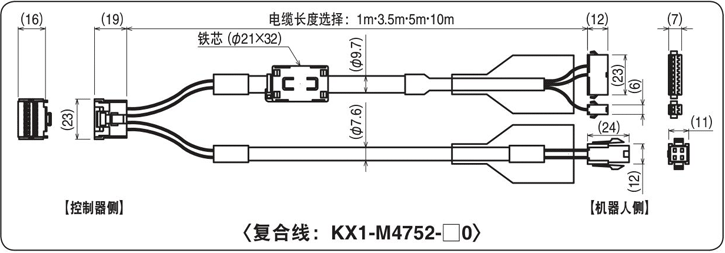

| 单件型号 | 复合线：KX1-M4751- □0 |
耐弯曲电缆
| 连接机器人 | FLIP-X |
|---|---|
| 组件型号 | ― |
| 单件型号 | 复合线：KX1-M4752- □0 |
多功能机器人电缆
1轴多功能机器人用电缆
耐弯曲电缆

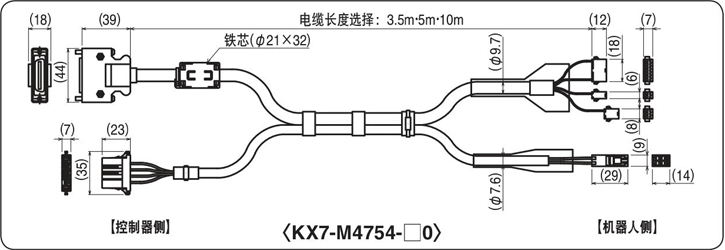

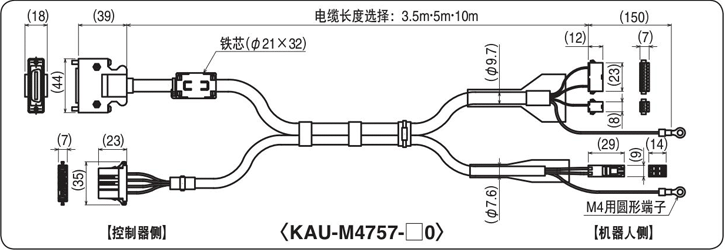

| 连接控制器 | RCX240 |
|---|---|
| 电缆型号 | 连接机器人（FLIP-X 用）：KX7-M4754-□0 连接机器人（PHASER 用）：KAU-M4757- □0 |
2轴多功能机器人用电缆
耐弯曲电缆

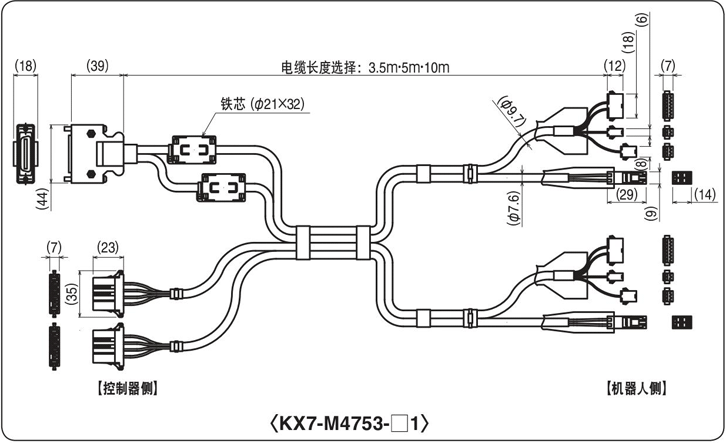

| 连接控制器 | RCX221/RCX222 RCX240/RCX340 DRCX |
|---|---|
| 机器人组合 | 第1轴：FLIP-X 第2轴：FLIP-X |
| 电缆型号 | KX7-M4753-□1 |
| 连接控制器 | RCX221/RCX240 |
|---|---|
| 机器人组合 | 第1轴：PHASER 第2轴：PHASER |

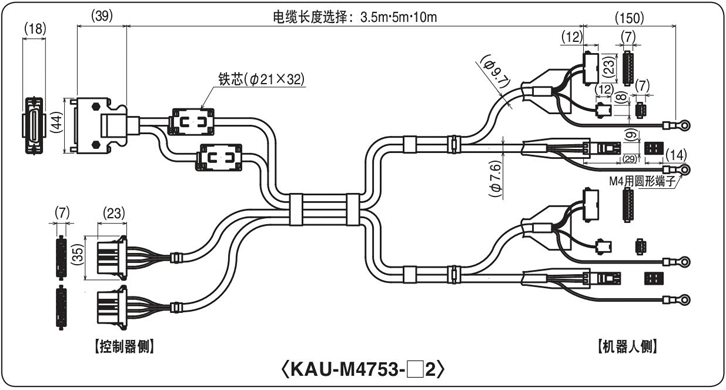

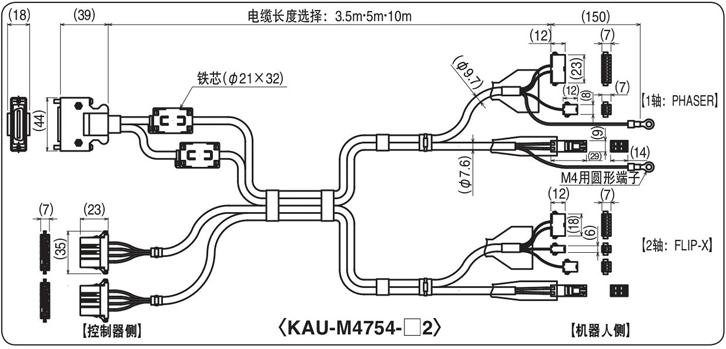

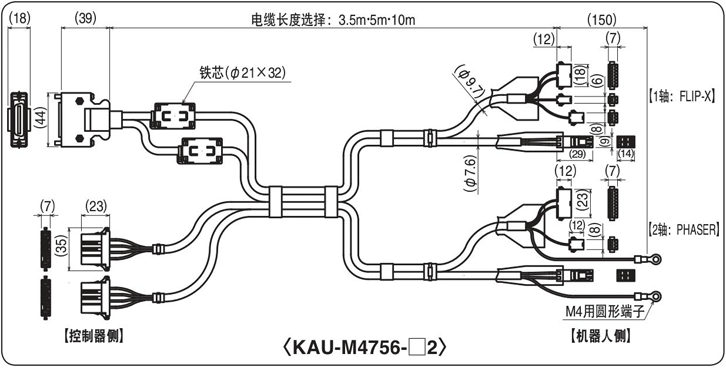

| 电缆型号 | KAU-M4753- □2 |
| 连接控制器 | RCX221/RCX240 |
|---|---|
| 机器人组合 | 第1轴：PHASER 第2轴：FLIP-X |
| 电缆型号 | KAU-M4754- □2 |
| 连接控制器 | RCX221/RCX240 |
|---|---|
| 机器人组合 | 第1轴：FLIP-X 第2轴：PHASER |
| 电缆型号 | KAU-M4756-□2 |
多轴机器人电缆

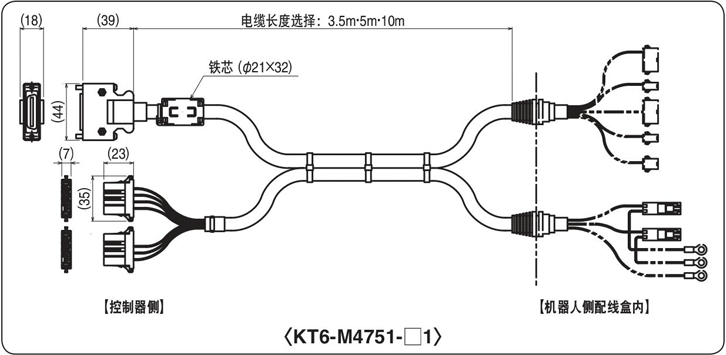

直交2轴用电缆
标准电缆
| 连接控制器 | DRCX/RCX222/RCX340 |
|---|---|
| 电缆型号 | KT6-M4751-□1 |
直交3轴用电缆
标准电缆
| 连接控制器 | RCX142/RCX240/RCX340 |
|---|---|
| 电缆型号 | KT6-M4755-□0 |
直交4轴用电缆
标准电缆
| 连接控制器 | RCX142/RCX240/RCX340 |
|---|---|
| 电缆型号 | KT6-M4752-□1 |
水平多关节机器人电缆
- ※
- 水平多关节用的机器人电缆的连接器尺寸全部相同，但因机型不同，型号有所不同。
标准电缆

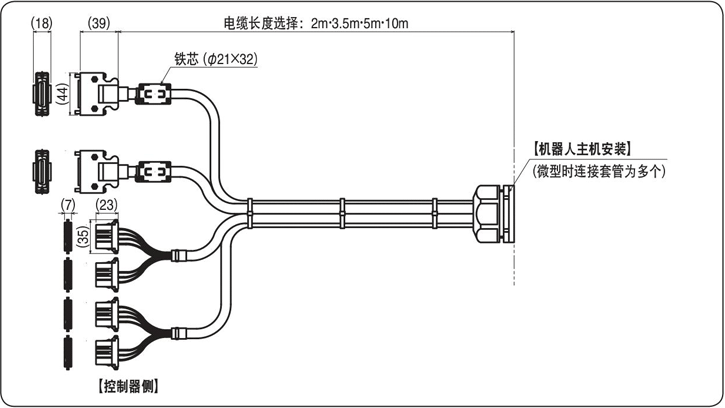

| 连接机器人 | YK-XG (YK120XG/YK150XG/YK180XG除外） YK-XGS YK500TW YK400XR |
|---|---|
| 电缆型号 | 3.5m：KBF-M6211-00 5m：KBF-M6211-10 10m：KBF-M6211-20 |
| 连接机器人 | YK120XG YK150XG YK180XG |
|---|---|
| 电缆型号 | 2m：KCB-M6211-31 3.5m：KCB-M6211-01 5m：KCB-M6211-11 10m：KCB-M6211-21 |
| 连接机器人 | YK-XGP YK-XGC |
|---|---|
| 电缆型号 | 3.5m：KDP-M6211-00 5m：KDP-M6211-10 10m：KDP-M6211-20 |
| 连接机器人 | YK-XC（大型） YK-XS YK-XP |
|---|---|
| 电缆型号 | 3.5m：KN3-M6211-00 5m：KN3-M6211-10 10m：KN3-M6211-20 |
| 连接机器人 | YK1200X |
|---|---|
| 电缆型号 | 3.5m：KN6-M6211-00 5m：KN6-M6211-10 10m：KN6-M6211-20 |
| 连接机器人 | YK180X YK220X YK180XC YK220XC |
|---|---|
| 电缆型号 | 3.5m：KBE-M6211-00 5m：KBE-M6211-10 10m：KBE-M6211-20 |
夹爪电缆
- ※
- 夹爪用机器人电缆与中继电缆的合计连接长度应控制在14m以内。
机器人电缆
耐弯曲电缆

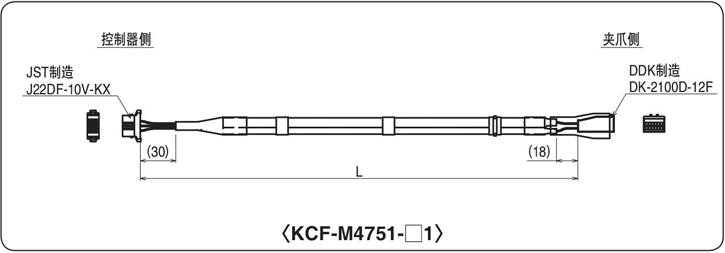

| 电缆型号 | 3.5m：KCF-M4751-31 5m：KCF-M4751-51 10m：KCF-M4751-A1 |
|---|
中继电缆
耐弯曲电缆

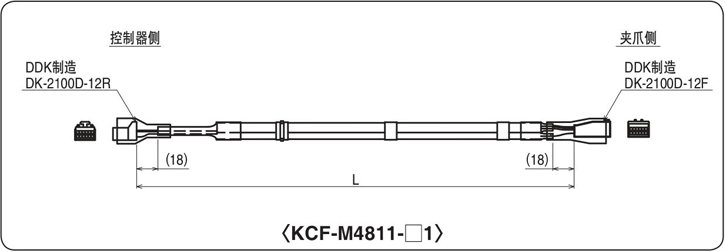

| 电缆型号 |
0.5m：KCF-M4811-11 1m：KCF-M4811-21 1.5m：KCF-M4811-31 2m：KCF-M4811-41 2.5m：KCF-M4811-51 3m：KCF-M4811-61 3.5m：KCF-M4811-71 4m：KKCF-M4811-81 |
|---|
