3D混合型光学式外观检查装置 YRi-V 基本规格/外观尺寸
可实现高速、高精度的3D检查、面向各种SMT市场的多功能型光学式外观检查装置。通过追加配备同轴照明、5μm镜头，还可对应设备市场领域的高精度检查。
基本规格
| 机型 | YRi-V | YRi-V TypeHS | |||
|---|---|---|---|---|---|
相机像素 |
1,200万像素 | 2,500万像素 |
|||
| 分辨率 | 12μm | 7μm |
5μm |
7μm | 5μm |
| 3D检查速度※1 | 56.8cm2/s | 19.6cm2/s | 10.1cm2/s | 30.5cm2/s | 16.2cm2/s |
| 3D投影仪 | 8方向投影仪/4方向投影仪 | ||||
| 3D测量高度※2 | 上限25mm | ||||
| 4方向斜视相机像素 | 2,000万画素 | ||||
| 对象基板尺寸 | L50 × W50mm（下限）～ L610 × W610mm（上限）※4 支持L760mm长基板（选配） |
||||
| 基板可搬入的元件高度 | 上面 ：45mm 底面 ：85mm※4 | 上上面 ：45mm 底面 ：85mm※3※4 | |||
| 电源规格 | 三相交流 200/208/220/240/380/400/416V ±10% 50/60Hz | 单相交流 200-230V ±20V 50/60Hz | |||
| 空气供给源 | 0.45MPa以上、清洁/干燥状态 | ||||
| 外形尺寸 | L1,252 × W1,497 × H1,614mm | ||||
| 主体重量 | 1,480kg | 1,430kg | |||
| 激光级别 | Class 1 Laser Product（IEC60825-1,FDA（CDRH）Part 1040.10） | ||||
- 因改良需要，规格及外观可能会有所变更，恕不另行通知。
- ※1
- 4方向投影时在本公司理想条件下的3D检测速度。
- ※2
- 本公司理想条件下的3D测量高度。
- ※3
- 选择选配装置3D激光时，基板可搬入元件高度限制为“上面：33mm”。
- ※4
- 单轨规格时的数值。
关于此规格以外的基板，请咨询主管销售人员。

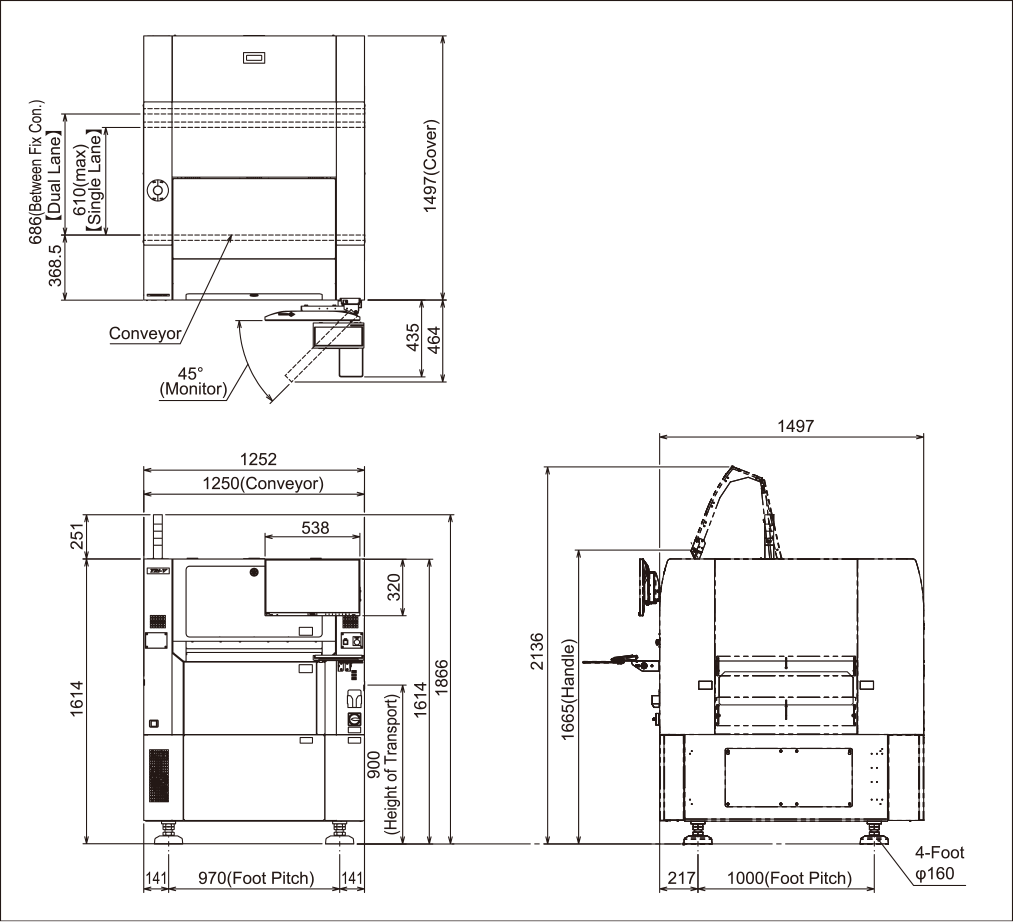

外观尺寸
