高效双轨模块贴片机 YRM20DL 基本规格/外观尺寸
采用“单一贴装头解决方案”，实现高生产性/泛用性/基板对应能力的双轨贴片机
基本规格
| 机型 | YRM20DL | ||
|---|---|---|---|
| 高速转塔式RM贴装头 | 高速通用直列式HM贴装头 | 异形元件用直列式FM贴装头 | |
| （每个贴装头）吸嘴数量 | 18 | 10 | 5 |
| 可贴装的元件 | 0201mm ～ W12 x L12mm 高度6.5mm以下 |
0201mm ～ W55 x L100mm 高度15mm以下 |
03015mm ～ W55 x L100mm 高度30mm以下 |
| 贴装能力（本公司条件） | 120,000CPH※1 | 100,000CPH※1 | 35,000CPH |
| 贴装精度（本公司条件） | ±0.015mm Cpk≧1.0※2 | ±0.035mm Cpk≧1.0 | |
| 元件品种数 | 一次性换料台车：上限128种＝32联×4（以8mm料带式供料器换算） 固定平台：上限128种（以8mm料带式供料器换算）、托盘供料器：60种（装备eATS30 × 2台时、上限值） |
||
| 对象基板尺寸 | 单轨：L50 × W50mm ～ L810 × W610mm 双轨：L50 × W50mm ～ L810 × W330mm |
||
| 电源规格 | 三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz | ||
| 供给气源 | 0.45MPa以上、清洁干燥状态 | ||
| 外形尺寸（突起部除外） | L1,374 x W2,102 x H1,445mm | ||
| 主体重量 | 约2,550kg（仅主体） | ||
- ※1：
- 高生产模式时
- ※2：
- 高精度模式时
- 因改良需要，规格及外观可能会有所变更，恕不另行通知。
车载对应标配规格
- 前后独立信号塔
- 顶针自动更换功能
- 自动吸嘴站
- 废料箱满箱感应器
- 对应包括安全类别3等各种规格

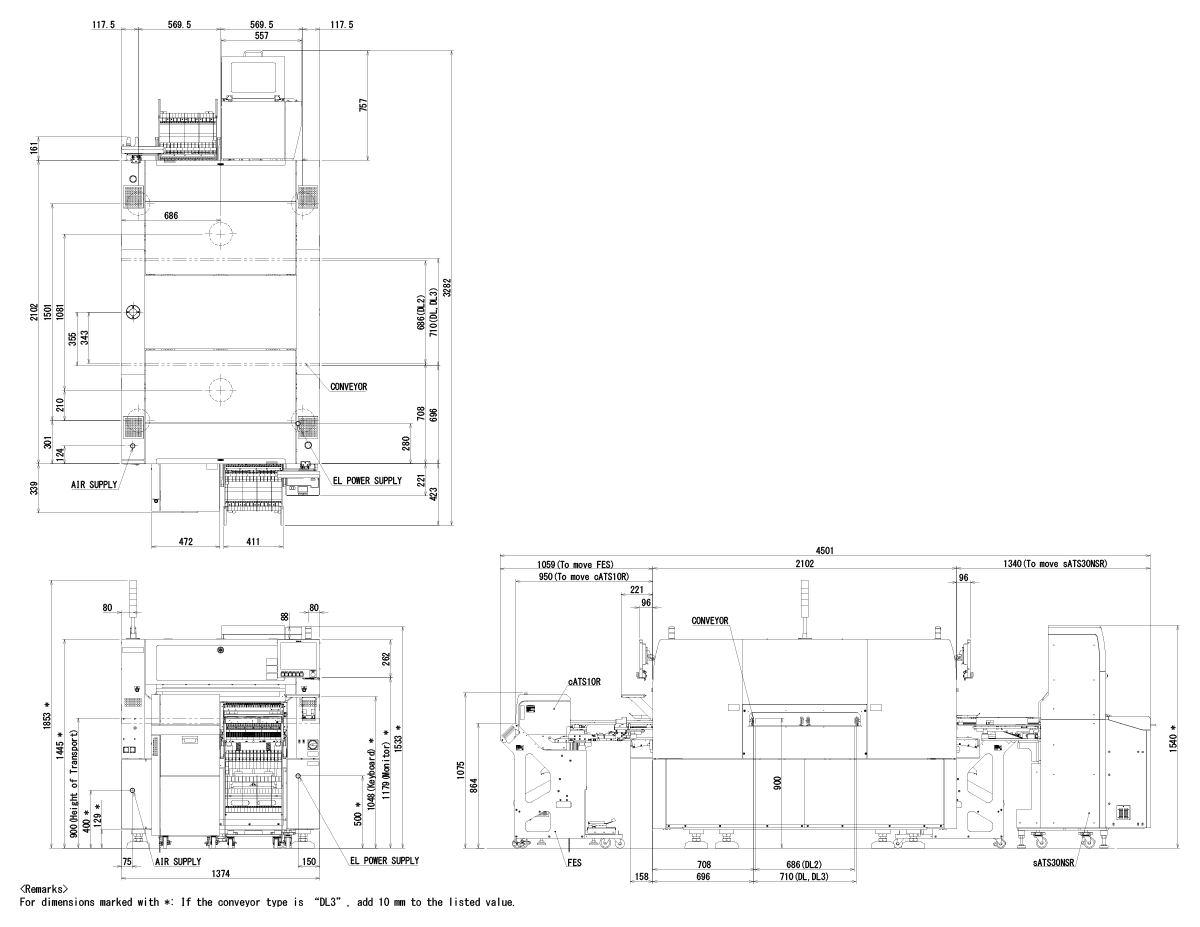

外观尺寸（sATS30NSR, 附带eATS30）
