高端印刷机 YRP10 基本规格/外观尺寸
实现高速/高质量印刷与换产作业全自动化支持单轨/双轨的印刷机
基本规格
| 机型 | YRP10 |
|---|---|
| 对象基板尺寸 | 单轨：L510 × W510mm ～ L50 × W50mm 双轨：L420 × W330mm ～ L50 × W50mm |
| 印刷头 | 3S（Swing Single Squeegee）印刷头 |
| 印刷精度 | 重复位置对准精度（±６σ）：±8μm Cp≧2.0 印刷精度（μ±6σ）：±16μm Cpk≧2.0※ |
| 核心生产节拍时间 （印刷时间除外） |
6秒 |
| 可支持的网板尺寸 | L750 × W750mm、L736 × W736mm（29″）、L750 × W650mm、L650 × W550mm L600 × W550mm、L550 × W650mm、L584 × W584mm（23″） |
| 电源规格 | 单相AC 200 ～ 230V ±20V |
| 供给气源 | 0.45MPa以上 |
| 外形尺寸 （突起部除外） |
L1,640 × W1,840 × H1,525mm（单轨标准规格） L3,560 × W2,300 × H1,525mm（双轨规格） |
| 重量 | 印刷机主体：约1,710kg 横移式传送带：约450kg |
- ※
- 在本公司条件使用CeTaQ测量仪测得
- 因改良需要，规格及外观可能会有所变更，恕不另行通知。

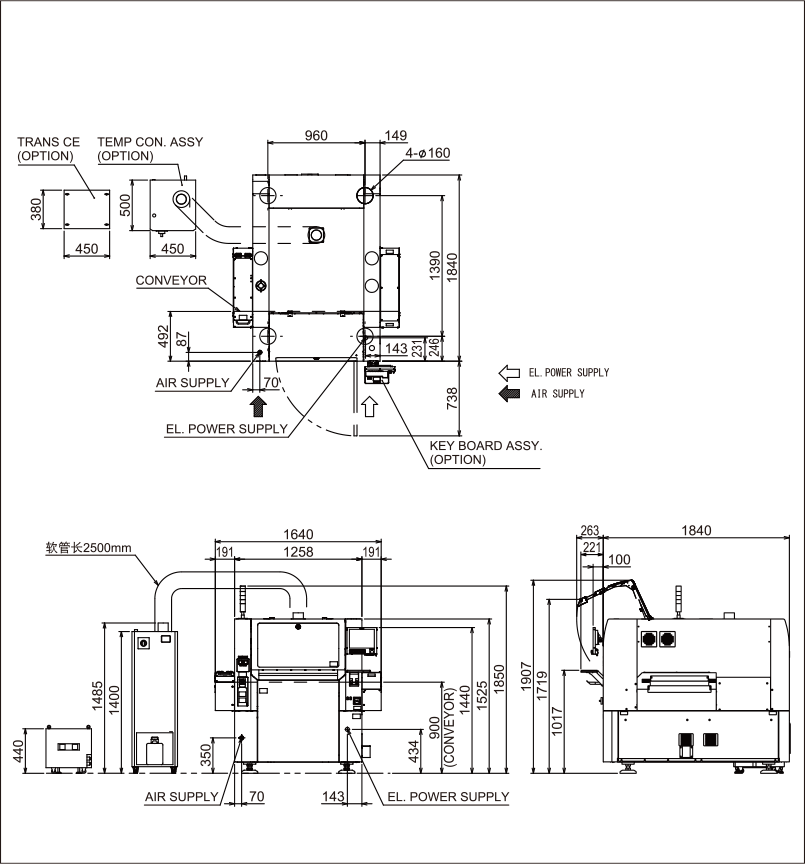

外观尺寸（单轨）

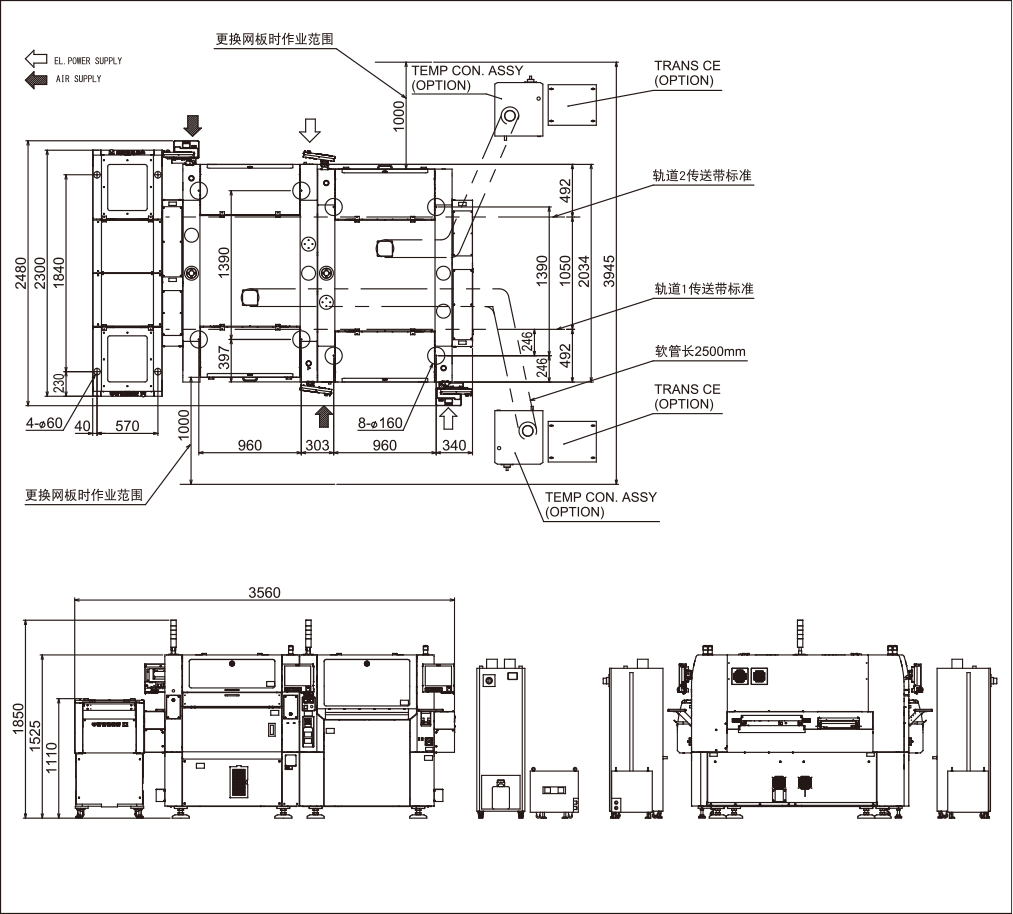

外观尺寸（双轨）
