2轴机器人控制器 RCX320

有利于实现“不停歇的生产线” 安装了预测性维护信息的实时输出功能。

MENU
RCX320

RCX3201-2轴控制器

  • 可控制的机器人
    XY-XFLIP-XPHASERYP-X
  • 支持 CE 标记
  • 支持现场网络
    Ethernet/IP、Ethernet、EtherCAT、CC-Link、DeviceNet、PROFINET、PROFIBUS
  • 运行方法
    程序、远程命令、联机指令
  • 点位个数
    30,000点
  • 原点复归的方式
    绝对式、增量式、准绝对式

特点

配备预测性维护信息的实时输出功能

01工业用 Ethernet选配件 实时输出功能※1

选择工业用Ethernet选配件(EtherNet/IP, EtherCAT, PROFINET)时,可实时输出错误状态、当前位置、电流值、马达负载率、运行时间等预测性维护所需的信息,有利于实现“不停歇的生产线”。
※1:也支持4轴控制器“RCX340”

舒适的操作性

02以低成本实现6轴的控制

除2轴机器人的控制外,还可使用控制器间通信“YC-Link/E”轻松链接“RCX340”。可低成本实现6轴的控制。
※垂直多关节机器人YA系列除外。

03支持可进行USB备份的PBX(与RCX340通用)

支持与“RCX340”通用的手持编程器“PBX”。
追加功能、修改作业简单化,缺乏编程知识的人员亦可操作。配备了在USB闪存中保存控制器数据的功能。

04CPU处理能力约3倍

CPU处理能力达到以往机型的约3倍。动作轨迹、内部处理时间等控制性能大幅提高。

05错误状况即时掌握

控制器正面的“7段LED显示器”可显示运行状况。发生异常时显示错误提示,即使不连接手持编程器也能即时掌握错误状况。

7段LED显示器

06支持从小型到大型的所有2轴机器人

可用于本公司从小型到大型的所有2轴机器人,包括2轴直交机器人“XYX系列”、使用伺服马达单轴机器人“FLIP-X系列”和线性马达单轴机器人“PHASER系列”的2轴机器人等。

07简单控制双轴同动机器人

一台RCX320即可简单控制2轴间同步驱动的双轴同动机器人。

08一台RCX320上限可控制320kg

一台RCX320也可控制对单轴机器人的2个滑块进行同步控制的双轴同动机器人。
例如,如果连接线性马达单轴机器人MF75的2个滑块,则上限可搬运320kg的物体。

09支持辅助软件“RCX-Studio CL”(与RCX340通用)

支持与“RCX340”通用的“RCX-Studio CL”。配备模拟器功能,可以在无控制器的情况下进行编程、调试。2点间的周期时间也可简单算出,可简单有效地进行机器人选型。
启动后也可实时跟踪和同时显示多个任务的调试信息,以便进行状况确认。

雅马哈机器人易使用,安装快捷 / 可高效维护

探讨阶段大幅缩短软件设计所需的时间

搭载模拟器功能 > 可脱机调试。

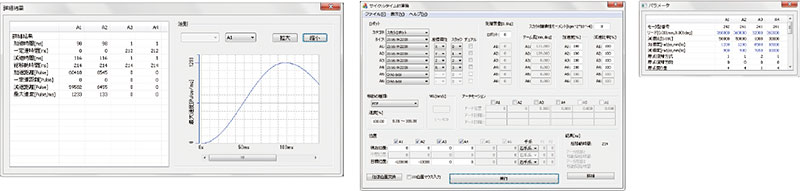

周期时间计算机 > 选型前了解周期时间。

设计阶段提高作业效率

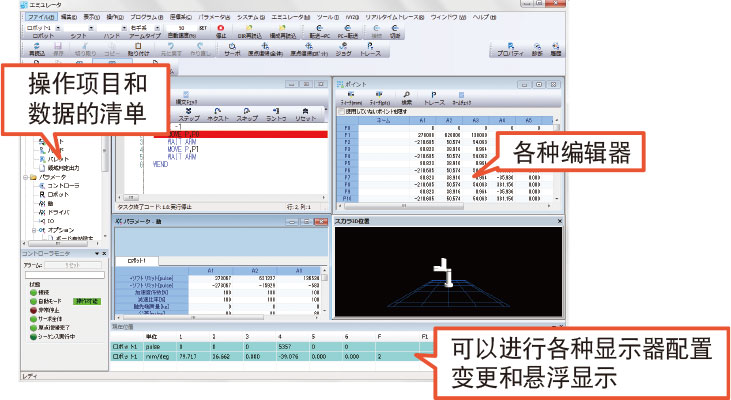

易用的操作系统
初次即可轻松进行程序编辑、数据编辑。

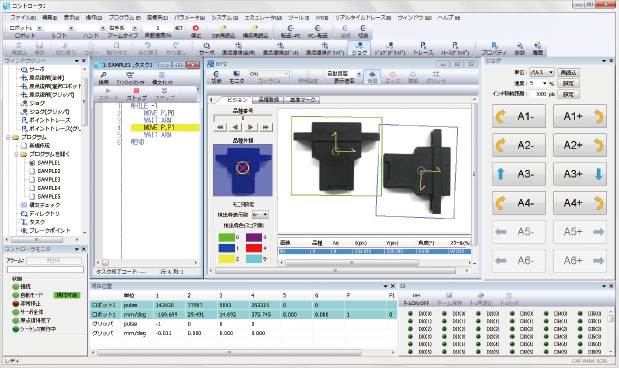

搭载iVY2编辑器
使用机器人视觉时无需切换软件即可进行品种登录等。

启动时 / 使用时通过信息可视化轻松确认状况

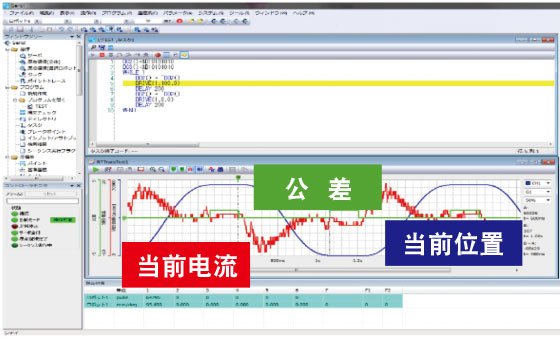

实时跟踪
连续输出控制器内部信息。

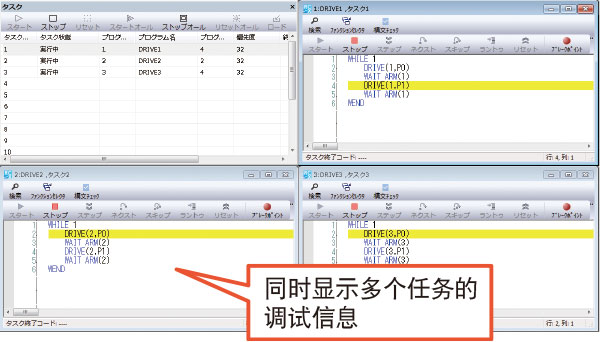

应用程序的调试功能
可同时显示多个任务的调试。

维护大幅缩短维护时间

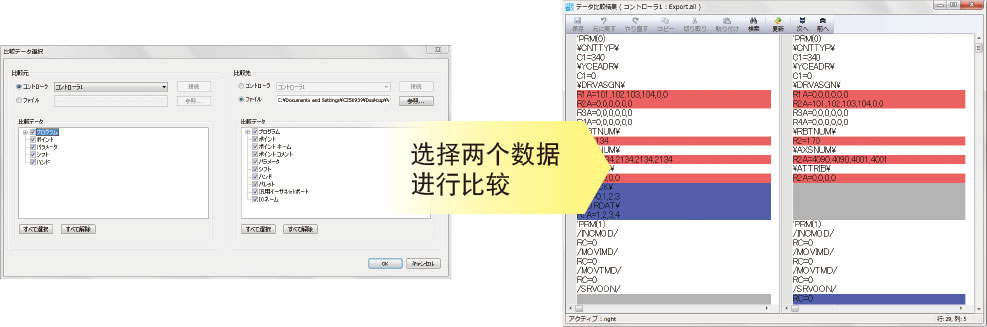

数据比较工具
比较指定的2个数据,以视觉方式显示其差异。可进行所有文件的批量比较和以程序为单位进行比较。也可与在线数据直接比较。

丰富的扩展性

10丰富的现场网络支持及选配功能

支持EtherNet/IP、EtherCAT、CC-Link、DeviceNet、PROFINET、PROFIBUS六种国际现场网路。
标配RS-232C和Ethernet端口,还支持夹爪、视觉系统等选配功能,因此可构建紧贴用户需求的系统。

11可同步控制多台机器人

通过使用控制器间通信“YC-Link/E”,可同步控制直交机器人+水平多关节机器人等多台机器人。
可仅通过主控制器的程序执行,因此有助于大幅缩短系统启动时间。
“RCX320”、“RCX340”均可同时支持主站规格和从站规格,可灵活地构建系统。
※通过使用控制器间通信“YC-Link/E”,最多可连接4台“RCX320”及“RCX340”。

大幅提高基本性能

相对于以往机型“RCX221/222”,大幅提高了基本性能。
